Garching bei München, 09.02.2024 – Ob klassische C-Ware aus Metall wie etwa Schrauben oder andere Massen-Werkstücke, ob komplexe Aluminium-Druckgussteile für die Automobilfertigung oder fertige elektronische Geräte: Spätestens vor der Auslieferung müssen alle durch die Qualitätsprüfung – bislang ein aufwändiger Prozess, der manuell oder optisch durchgeführt wurde.

Die im Forschungsprojekt »Marquise« des Fraunhofer CCIT entwickelte innovative Lösung schafft Abhilfe: Statt der bisherigen ressourcenintensiven Überprüfung bietet sie eine magnetfeld-basierte Kontrolle in Sekundenschnelle. Marquise identifiziert das präsentierte Objekt und macht automatisiert optisch schwer erkennbare Produktionsfehler und Beschädigungen aus – wenn gewünscht auch schon während des Produktionsprozesses.

Nach dem Ende der Forschungsphase steht die Technologie nun für den Einsatz in der Praxis zur Verfügung.

Zwei Technologien, ein Ziel: Smarte Qualitätskontrolle

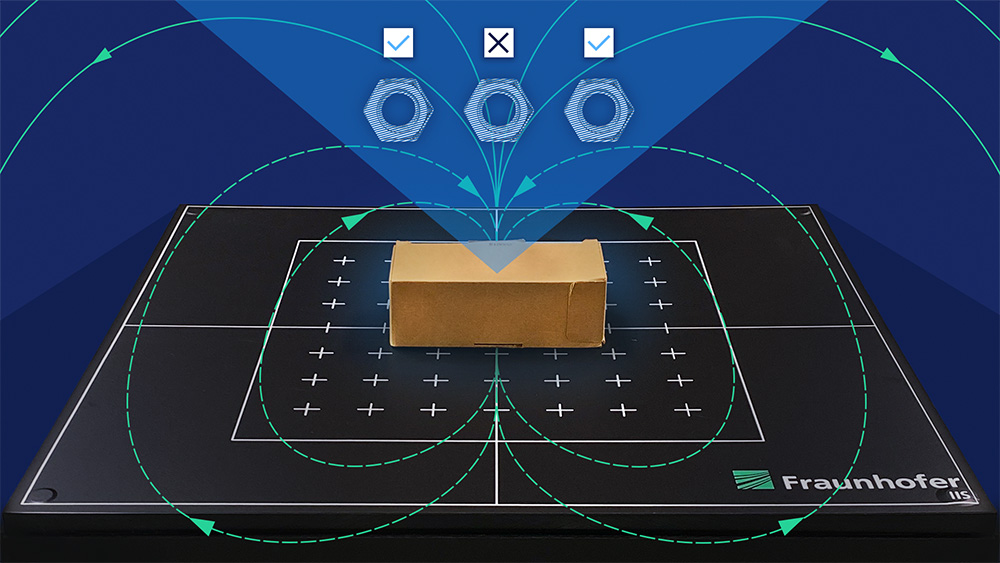

Marquise basiert auf der Integration zweier Fraunhofer-Entwicklungen: Eine der Komponenten ist das Materialerkennungssystem IndLoc® des Instituts für Integrierte Schaltungen IIS – es regt leitfähige Objekte durch ein niederfrequentes Magnetfeld an. Dabei entstehen messbare Sekundärfelder, die eine einzigartige Signatur des Werkstücks als »magnetischen Fingerabdruck« abbilden. Sowohl unterschiedliche leitfähige Materialien als auch die Ausformung eines Werkstücks und selbst minimale Unterschiede zur geforderten Norm werden dabei erkannt – echtzeitfähig und hochgenau.

»Um die Use Cases weiter auszubauen und IndLoc zur Identifikation zigtausender Objekte einsetzen zu können, setzen wir mit Marquise auf die Kombination von Algorithmen und KI«, so Tobias Dräger vom Fraunhofer IIS. »Auf diese Weise können wir das Potenzial von großen Datenmengen für unterschiedliche Einsatzbereiche heben.«

Mit der Materialerkennung durch IndLoc verbunden ist deswegen als zweite Komponente ein System zur leistungsfähigen Datenverarbeitung auf KI-Basis vom Fraunhofer-Institut für Intelligente Analyse- und Informationssysteme IAIS. Unter Berücksichtigung spezieller Ausprägungen der erfassten Signale und physikalischer Gesetze von Magnetfeldern lässt es sich dateneffizient auf die Erkennung einzelner Objekte oder Objektgruppen trainieren. Machine-Learning-Modelle, moderne neuronale Netze und eine hocheffektive Datenverarbeitung sorgen dafür, dass die Anwendung auch die geringste Abweichung von der »gelernten« Norm mittels Outlier-Detection-Algorithmen identifiziert – selbst in Bereichen, die durch klassische Computer-Vision-Methoden zur Objekterkennung nicht differenzierbar sind.

Effizient, genau und vielfältig einsetzbar

Marquise besticht durch Schnelligkeit und Präzision – nicht nur gegenüber manueller Prüfung. Die Anwendung ist auch anderen gängigen Prüfmethoden überlegen: Anwendende benötigen weder ein großes, schwer bedienbares Gerät in Strahlenschutzumgebung wie beim Einsatz von Röntgentechnik. Noch nehmen Verdeckung oder Verpackung, schlechte Lichtverhältnisse oder Schmutz Einfluss auf das Messergebnis – wie beispielsweise bei optischen Verfahren. Die magnetfeld-basierte Qualitätskontrolle ist somit anhand eines vergleichsweise kleinen, automatisierten Zwischenschritts auch in den laufenden Betrieb ganzer Fertigungslinien integrierbar.

Dank des einfachen, kostengünstigen Aufbaus von Marquise ist die Anwendung aber auch anderweitig einsetzbar, zum Beispiel bei der Prüfung von Materialzusammensetzungen und Legierungen. »Darüber hinaus sind viele weitere Felder möglich«, so Tobias Dräger. »Marquise könnte beispielsweise auch in der Medizintechnik verwendet werden, um im OP-Bereich zu unterstützen und zum Beispiel das korrekte Instrument zu identifizieren. Oder als Detektor für leitfähige Materialien – denken Sie an Alternativen zum aufwändigen Röntgen, das Aufspüren metallischer Fremdkörper in Lebensmitteln oder auch die effektive Mülltrennung.« Weil Marquise auch durch Verpackungen »blickt«, bietet die Anwendung selbst bei Wareneingangs- und -ausgangskontrollen oder der Retourenprüfung große Vorteile: Produkte können ohne Auspacken anhand ihrer metallischen Bestandteile effizient erkannt und überprüft werden.

So unterschiedlich die Einsatzfelder auch sind, Marquise lässt sich einfach und ohne lange Einarbeitungszeit implementieren: Die Anwendung ist rasch zu installieren und einfach zu bedienen – sie führt in wenigen Schritten am Computer-Bildschirm durch den gewünschten Prozess.

Rascher Nutzen für Anwendende

»Marquise kann sehr flexibel auf die Ansprüche der Anwendenden ausgerichtet werden«, so Helen Schneider vom Fraunhofer IAIS. Der Aufbau von Marquise lässt sich an die jeweiligen Anforderungen anpassen – das große Aluminium-Gussteil stellt gegenüber der einzelnen Schraube andere Ansprüche an Anlagenaufbau und Datengewinnung. Die Merkmale der verarbeiteten Trainingsdaten fließen unter Wahrung des Datenschutzes in eine stetig wachsende Bibliothek ein. Nach und nach wird so Wissen gebündelt, um immer rascher Objekte und Objektcluster zu erkennen und auf neue Anforderungen reagieren zu können. Helen Schneider erklärt: »Vereinfacht gesagt, werden die Algorithmen bei uns im Institut mit leistungsstarker Hardware auf die jeweils neuen Objekte trainiert, anschließend wird die Software am Einsatzort aktualisiert. Nun ist die Anwendung einsatzbereit – und bringt so gegenüber anderen Prüfmethoden rasch die gewünschte hohe Zeit- und Kostenersparnis bei exzellenter Qualität.«

Sie sehen in Ihrem Unternehmen Potenzial für den Einsatz der smarten Qualitätskontrolle mit Marquise? Nutzen Sie jetzt die Chance, diese effiziente Lösung gemeinsam mit Fraunhofer CCIT ohne großen Aufwand in Ihre Prozesse zu integrieren.
